КСО 393 – Камеры сборные

ксо 393

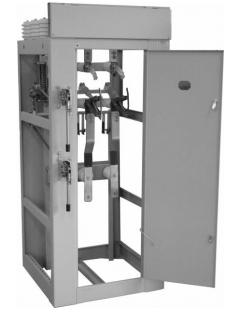

камера ксо 393

камера ксо 393

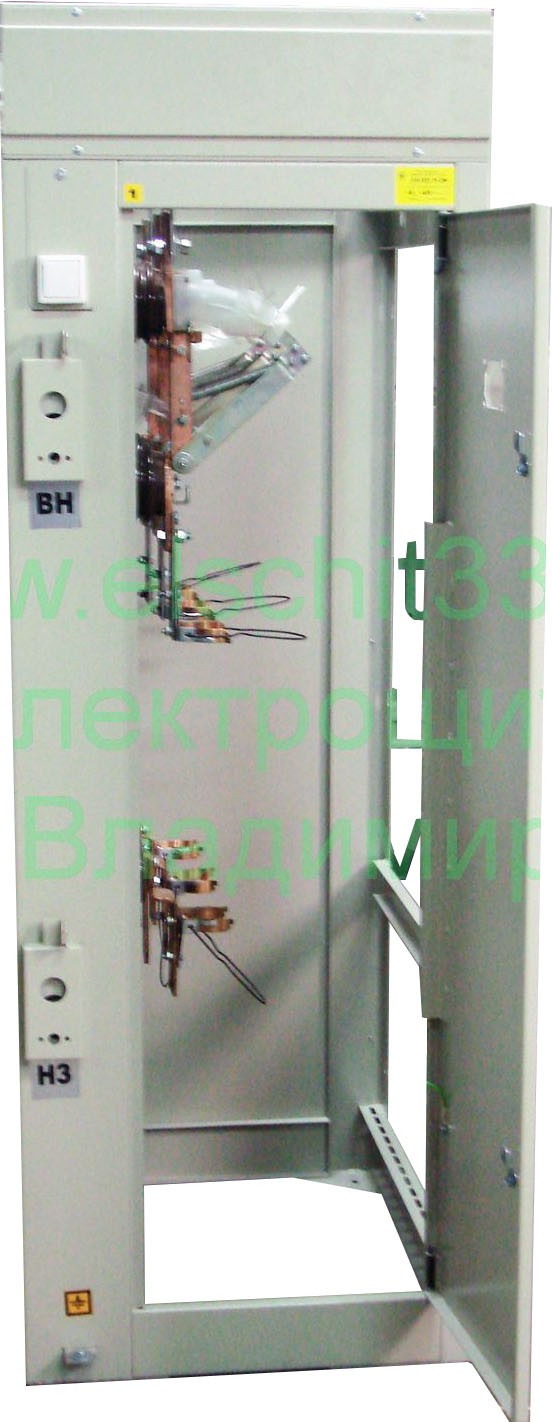

ячейки ксо 393

ячейки ксо 393

Декларация соответствия
 КСО


Декларация соответствия КСО

КСО393ХХ-ХХ
Камера сборная одностороннего обслуживания Модификация и год разработки Порядковый номер
схемы главных цепей
Номинальное напряжение:
06 – 6 кВ,
10 – 10 кВ
  Номинальный рабочий ток, А:
При Uн = 6 кВ,
1 - 31,5 4 - 100
2 - 50 5 - 160
3 - 80 6 – 630
При Uн = 10 кВ,
1 - 31,5 4 - 100
2 - 50 5 - 160
3 - 80 6 – 630
Наличие сигнализации
о сгорании предохранителей:
0 - отсутствует
1 - имеется

Структура условного обозначения шинных мостов

ШМХХ
Шинный мост Р – с разъединителями Расстояние между фасадами
камер, мм: 1 – 2000; 2 – 2500;
3 – 3000

Основные сведения об изделии

Камеры КСО 393 напряжением 6 и 10 кВ предназначены для комплектования распределительных устройств (РУ) переменного трех-фазного тока частотой 50 Гц.
Камеры КСО 393 устанавливаются в закрытых помещениях трансформаторных подстанциях, в машинных залах и других местах, не доступных для неквалифицированного персонала, и являются камерами одностороннего обслуживания.
Из камер КС 393 собираются распределите- льные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.
Камеры КСО 393 выполняются по схемам главных цепей, приведенным в таблице 1. Они комплектуются выключателями нагрузки с ручным приводом, разъединителями и другими аппаратами высокого напряжения в зависимости от схемы, ошиновкой и шинными мостами.
Распределительное устройство, собранное из камер КСО 393, отличается высокой надежностью в эксплуатации, а также уменьшенными габаритами, металлоемкостью и весом по сравнению с РУ на камерах серии КСО366.
Степень защиты оболочки по ГОСТ 14254:
- IP20 со стороны фасада;
- IP00 с остальных сторон.

Условия эксплуатации

Камеры КСО 393 предназначены для эксплуатации в следующих условиях: - воздействие климатических факторов внешней среды исполнения У и УХЛ категорий размещения 3 и 4 по ГОСТ 15150 и ГОСТ 15543,1;
- в части механических факторов внешней среды – группа М1 по ГОСТ 17516.1;
- температура окружающего воздуха от -25?С до +40?С;
- высота над уровнем моря – не более 1000 м;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, вызывающих разрушение металла и изоляции.

Технические характеристики

Номинальное напряжение (линейное), кВ 6; 10
Номинальный ток главных цепей, А 400, 630
Номинальная частота, Гц 50
Стойкость к токам короткого замыкания:
- электродинамическая стойкость, кА
- термическая стойкость, кА

41; 51
16; 20; 31,5
Время протекания тока термической стойкости:
- для главных ножей, с
- для заземляющих ножей, с

3
1
Номинальное напряжение вспомогательных цепей, В
- трансформатора напряжения
- внутреннего освещения камер

~ 100
~ 220

Внешний вид и габаритные размеры

КСО 393 размеры

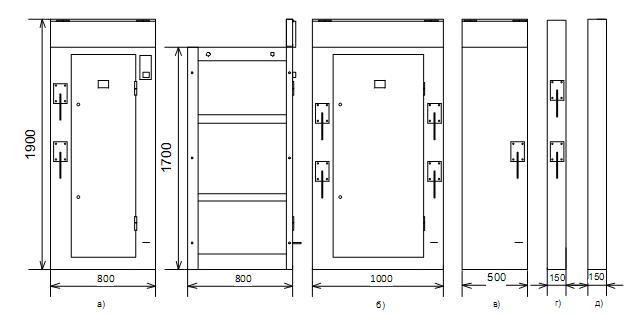

Рис. 1. Общий вид и габаритные размеры камеры КСО 393: а) КСО 393-01… КСО 393-11; б) КСО 393-13 в) КСО 393-15, КСО 393-16; г) Торцевая панель с приводами ПР; д) Торцевая панель







Конструкция

Камера КСО 393 представляет собой сварной каркас из стальных профилей.
В нутрии камеры размещена аппаратура и шины главных цепей, а на фасаде – приводы управления выключателем нагрузки и разъединителем. Доступ в камеру КСО осуществляется через дверь, на которой имеется смотровое окно для обзора внутренней зоны камеры.
Вверху на фасаде камеры КСО расположен короб, в который прокладываются магистрали вспомогательных цепей и установлена клеммная рейка.
В камере КСО имеется устройство для установки выключателя и лампы накаливания для освещения внутри камеры, выполненное таким образом, что обеспечивает возможность безопасной замены перегоревшей лампы без снятия напряжения. Все аппараты и приборы, установленные в камере КСО, и подлежащие заземлению, заземлены. На фасаде камеры имеется зажим заземления для присоединения переносного заземления.
Сборка камер в щит производится болтовыми соединениями через отверстия в боковых стойках. Для крепления сборных шин в верхней части камер устанавливаются опорные изоляторы. Для исключения ошибочных операций при производстве оперативных переключений в камерах выполнены блокировки, обеспечивающие:
- фиксацию положений приводов в конечном включенном (отключенном) положениях;
- запрет включения заземляющих ножей разъединителя при включенных контактных ножах
- запрет включения контактных ножей разъединителя при включенных заземляющих ножах.


Ошиновка

Сборные шины выполняются шинами из меди или из алюминиевого сплава и располагаются в верхней части щита и крепятся на изоляторах.
Сечение шин должно быть указано в опросном листе при заказе распределительного устройства. При заказе распределительного устройства двухрядного исполнения совместно с панелями может поставляться шинный мост. Необходимость его поставки должна быть оговорена в опросном листе с указанием длины.

Схемы электрические принципиальные главных цепей камер КСО 393

Таблица 1

КСО 393 схемы главных цепей шинный мост

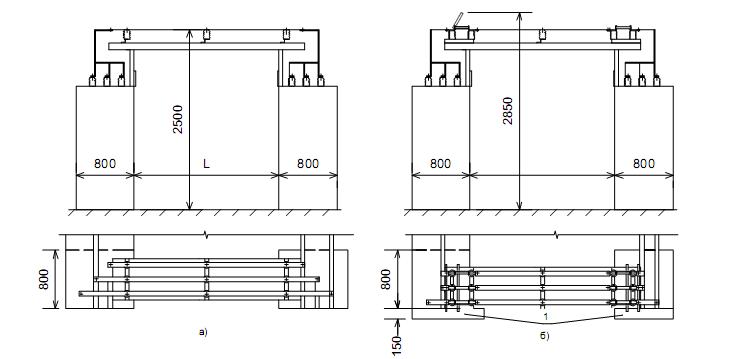

.Рис. 2. Шинные мосты для КСО 393. а) ШМ 1, ШМ 2, ШМ 3 б) ШМР 1, ШМР 2, ШМР 3. Поз. 1 – Торцевая панель.

Цены на камеры сборные КСО 393 напряжением 6 и 10 кВ

стоимость КСО 393 03-630 от   28 379 руб.
стоимость КСО 393 04-630 от   34 692 руб.
цена указана с НДС
на сайте указаны минимальные цены на наиболее популярные изделия.
цена на КСО 393 может изменяться в зависимости от комплектации и объема заказа.
комплектацию и полный ассортимент камер сборных КСО уточняйте у наших менеджеров по запросу
согласно вашему проекту или опросному листу.


Ассортимент выпускаемых камер КСО 393 ( камеры одностороннего обслуживания ):


ксо 393 01 630ксо 393 02 630
ксо 393 03 630ксо 393 04 630
ксо 393 05 630ксо 393 06 630
ксо 393 07 630ксо 393 08 630
ксо 393 09 630ксо 393 10 630
ксо 393 11 630ксо 393 12 630
ксо 393 13 630ксо 393 14 630
ксо 393 15 630ксо 393 16 630
ксо 393 23 630ксо 393 24 630
ксо 393 25 630
