КСО 386 – Камеры сборные

КСО 386

Декларация соответствия
 КСО


Декларация соответствия КСО

КСО386ХХ-ХХ
Камера сборная одностороннего обслуживания Модификация и год разработки Порядковый номер
схемы главных цепей
Номинальное напряжение:
06 – 6 кВ,
10 – 10 кВ
  Номинальный рабочий ток, А:
При Uн = 6 кВ,
1 - 31,5 4 - 100
2 - 50 5 - 160
3 - 80 6 – 630
При Uн = 10 кВ,
1 - 31,5 4 - 100
2 - 50 5 - 160
3 - 80 6 – 630
Наличие сигнализации
о сгорании предохранителей:
0 - отсутствует
1 - имеется

Структура условного обозначения шинных мостов

ШМХХ
Шинный мост Р – с разъединителями Расстояние между фасадами
камер, мм: 1 – 2000; 2 – 2500;
3 – 3000

Основные сведения об изделии

Камеры КСО 386 напряжением 6 и 10 кВ предназначены для комплектования распределительных устройств (РУ) переменного трехфазного тока частотой 50.
Камеры КСО 386 устанавливаются в закрытых помещениях трансформаторных подстанциях, в машинных залах и других местах, не доступных для неквалифицированного персонала, и являются камерами одностороннего обслуживания.
Камеры КСО 386 комплектуются выключателя- ми нагрузки ВНП-М1, управление которыми может осуществляется с дистанционного пульта управления.
Из камер КС 386 собираются распредели- тельные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.
Камеры КСО 386 выполняются по схемам главных цепей, приведенным в таблице 1. Они комплектуются выключателями нагрузки с ручным приводом, разъединителями и другими аппаратами высокого напряжения в зависимости от схемы, ошиновкой и шинными мостами.
Распределительное устройство, собранное из камер КСО 386, отличается высокой надежностью в эксплуатации.
Степень защиты оболочки по ГОСТ 14254:
- IP20 со стороны фасада;
- IP00 с остальных сторон.

Условия эксплуатации

Камеры КСО 386 предназначены для эксплуатации в следующих условиях: - воздействие климатических факторов внешней среды исполнения У и УХЛ категорий размещения 3 и 4 по ГОСТ 15150 и ГОСТ 15543,1;
- в части механических факторов внешней среды – группа М1 по ГОСТ 17516.1;
- температура окружающего воздуха от -25?С до +40?С;
- высота над уровнем моря – не более 1000 м;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, вызывающих разрушение металла и изоляции.

Технические характеристики

Номинальное напряжение (линейное), кВ 6; 10
Номинальный ток главных цепей, А 630
Номинальная частота, Гц 50
Стойкость к токам короткого замыкания:
- электродинамическая стойкость, кА
- термическая стойкость, кА

41; 51
16; 20; 31,5
Время протекания тока термической стойкости:
- для главных ножей, с
- для заземляющих ножей, с

3
1
Номинальное напряжение вспомогательных цепей, В
- трансформатора напряжения
- внутреннего освещения камер

~ 100
~ 220

Внешний вид и габаритные размеры

КСО 386 размеры

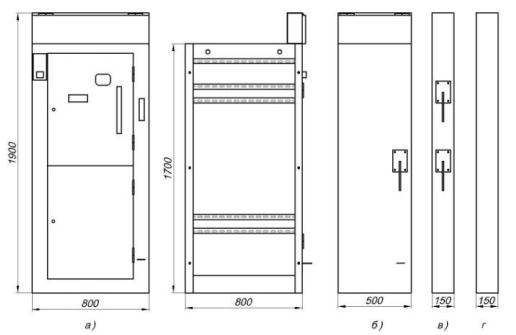

Рис. 1. Общий вид и габаритные размеры камеры КСО 386: а) КСО 386-01… КСО 386-13; б) КСО 386-14, КСО 386-15; в) Торцевая панель с приводами ПР; г) Торцевая панель.









Конструкция

Камера КСО 386 представляет собой сварной каркас из стальных профилей. Внутри камеры размещена аппаратура главных цепей, на фасаде - кнопки управления выключателем нагрузки, приводы разъединителей.
Доступ в камеру обеспечен через две двери, верхней к выключателю нагрузки, а нижней к предохранителям и кабелю. На верхней двери имеется закрытое стеклом окно для отслеживания указателя положения выключателя нагрузки и привода.
Вверху на фасаде камеры КСО 386 расположен короб, в который прокладываются магистрали вспомогательных цепей и установлена клеммная рейка.
Внутреннее освещение камеры КСО 386 осуществляется лампой накаливания, установленной на передней стойке.
Все аппараты и приборы, установленные в камере КСО, и подлежащие заземлению, заземлены. На фасаде камеры имеется зажим заземления для присоединения переносного заземления. Сборка камер в щит производится болтовыми соединениями через отверстия в боковых стойках. Для крепления сборных шин в верхней части камер устанавливаются опорные изоляторы. Для исключения ошибочных операций при производстве оперативных переключений в камерах и мостах выполнены блокировки, обеспечивающие:
- фиксацию положений приводов в конечном включенном (отключенном) положениях;
- запрет включения заземляющих ножей разъединителя при включенных контактных ножах
- запрет включения контактных ножей разъединителя при включенных заземляющих ножах.

Ошиновка

Сборные шины выполняются шинами из меди или из алюминиевого сплава и располагаются в верхней части щита и крепятся на изоляторах.
Сечение шин должно быть указано в опросном листе при заказе распределительного устройства. При заказе распределительного устройства двухрядного исполнения совместно с панелями может поставляться шинный мост. Необходимость его поставки должна быть оговорена в опросном листе с указанием длины.

Схемы электрические принципиальные главных цепей камер КСО 386

Таблица 1

КСО 386 схемы главных цепей шинный мост

.Рис. 2. Шинные мосты для КСО 386. а) ШМ 1, ШМ 2, ШМ 3 б) ШМР 1, ШМР 2, ШМР 3. Поз. 1 – Торцевая панель.


Ассортимент выпускаемых камер КСО 386 ( камеры одностороннего обслуживания ):


ксо 386 01 630ксо 386 02 630
ксо 386 03 630ксо 386 04 630
ксо 386 05 630ксо 386 06 630
ксо 386 07 630ксо 386 08 630
ксо 386 09 630ксо 386 10 630
ксо 386 11 630ксо 386 12 630
ксо 386 13 630ксо 386 14 630
ксо 386 15 630ксо 386 16 630
ксо 386 19 630ксо 386 21 630
ксо 386 22 630ксо 386 24 630


Позвоните нам чтобы узнать цену на КСО 386.
